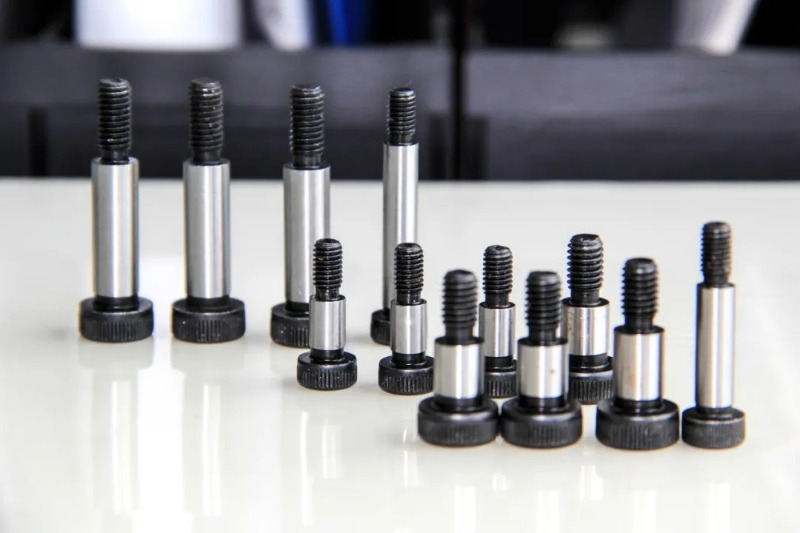

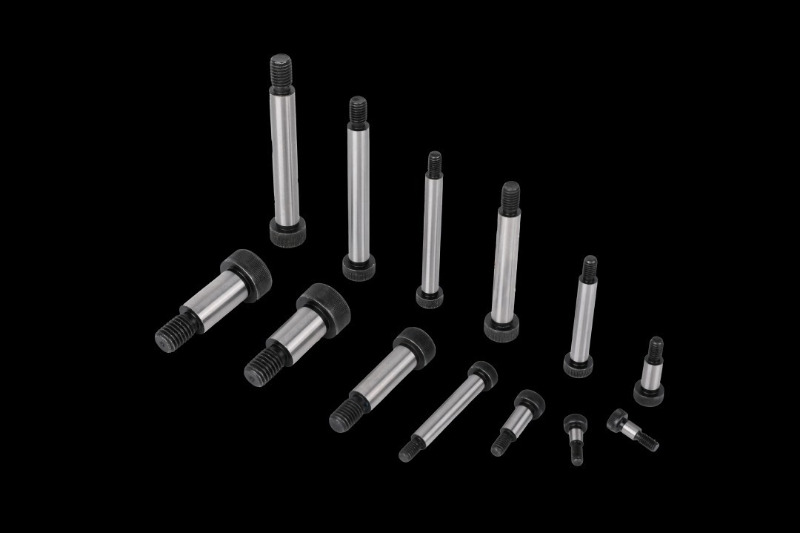

Co je to ramenní šroub třídy 12,9?
Stupeň 12,9 ramenní šroub , také známý jako šroub s ramenem hřídele nebo vnitřní šestihranný šroub s ramenem, je vysoce přesný spojovací prvek s hladkým ramenem a částečným závitem, speciálně navržený pro aplikace s vysokou pevností a přesností.
Vlastnosti
Strukturální vlastnosti
Zástrčkový šroub třídy 12,9 se skládá ze tří klíčových částí:
Hlava šroubu: Běžně navrženo s vnitřními nebo vnějšími šestihrannými hlavami pro snadnou instalaci a demontáž s vysokým kroutícím momentem.
Hladké rameno: Precizně opracované pro zajištění stability rotujících nebo posuvných součástí.
Závitový konec: Využití konstrukce s částečným závitem pro zajištění bezpečného držení a zlepšení nosnosti.
Klíčové vlastnosti
Ultra vysoká pevnost: Vyrobeno z legované oceli (jako je SCM435), s pevností v tahu ≥1220MPa, zajišťující spolehlivost v aplikacích s vysokým zatížením.
Přesné tolerance: Průměr ramen, délka a souosost jsou přísně kontrolovány, aby bylo zajištěno přesné umístění a posuvné uložení mechanických součástí.
Odolné proti opotřebení a trvanlivé: Povrchové úpravy zahrnují kalení, černění, fosfátování nebo niklování, čímž se zlepšuje odolnost proti opotřebení a odolnost proti korozi.
Vysoký točivý moment: Schopný odolat vysokým utahovacím momentům, vhodný pro těžké stroje a prostředí s vysokou dynamickou zátěží.
Aplikace osazení šroubů třídy 12,9
Vzhledem ke své vysoké pevnosti, přesnému obrábění a přizpůsobivosti pohybu je osazený šroub třídy 12,9 široce používán v mnoha průmyslových odvětvích, zejména ve scénářích s vysokým zatížením a požadavky na vysokou přesnost.

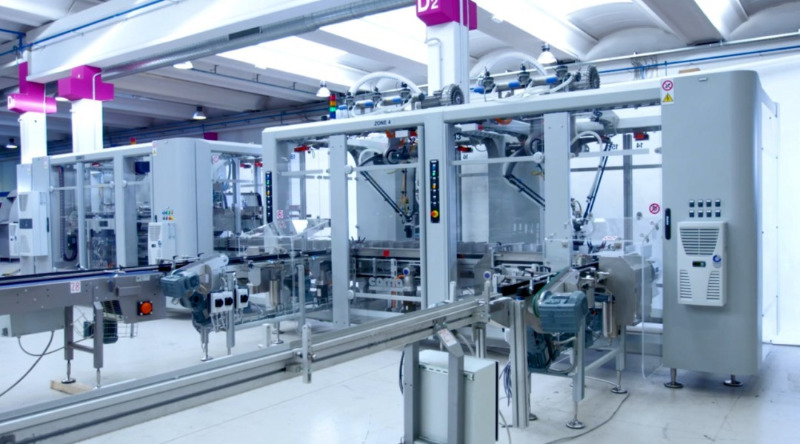

Strojní vybavení
V automatizovaných strojích, přesných obráběcích strojích a zařízeních výrobních linek se ramenové šrouby používají k podepření a posuvu součástí, což zajišťuje hladký provoz zařízení.
Posuvné kolejnice a vodicí mechanismy: Zajistěte přesnost lineárního nebo rotačního pohybu.
Převodové systémy: Používá se jako upevňovací šrouby ojnic a sedel ložisek, snižující opotřebení pohyblivých částí.
Přípravky a nářadí: Přípravky pro pevné polohování a upínání, zlepšující přesnost výroby.

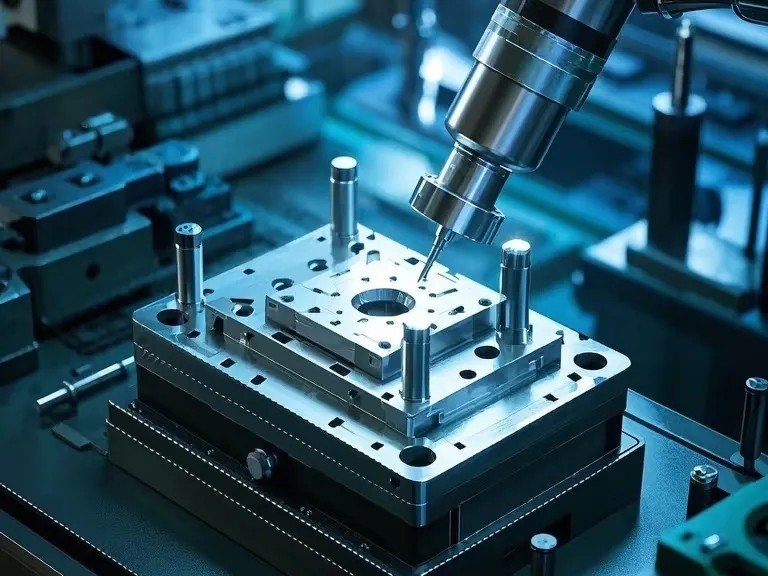

Výroba forem
Vstřikovací formy: Používá se pro jezdce, vodicí desky a polohovací mechanismy pro zajištění hladkého otevírání a zavírání formy.
Raznice pro ražení: Používá se pro upevnění vodících kolíků a jezdců pro zvýšení životnosti a přesnosti formy.

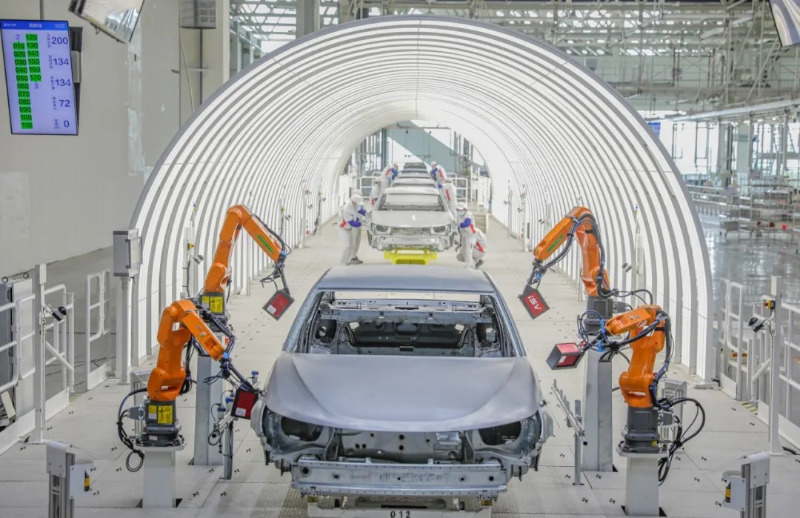

Automobilový průmysl
Ramenní šrouby třídy 12,9 jsou široce používány v automobilové výrobě pro motory, závěsné systémy a brzdové systémy.
Součásti motoru: Připojte vahadla, ojnice a ventilové mechanismy, abyste zajistili stabilitu při vysokorychlostním provozu.
Závěsné systémy: Využijte tlumiče nárazů a připojení ramen nápravy, abyste odolali vysokofrekvenčním vibracím a nárazům.
Brzdové systémy: Používá se v brzdových třmenech a kluzných kolejnicích, poskytuje odolnost vůči vysokým teplotám a vysokou nosnost.

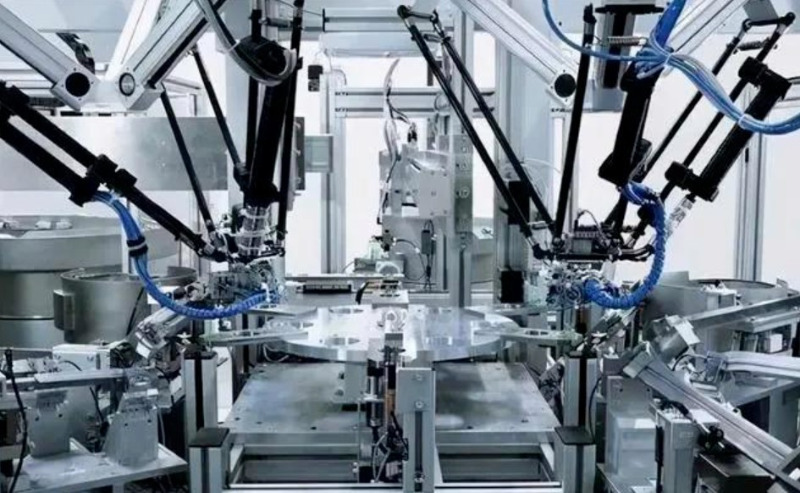

Elektronická a automatizační zařízení
Robotické klouby: Používá se jako rotační osy pro zajištění přesného polohování a flexibilního pohybu robotických ramen.
Automatizované montážní linky: Používá se pro jezdce a vodicí zařízení pro zlepšení stability a přesnosti zařízení.
Aerospace
Systém řízení letu: Používá se k ovládání otáčení a připojení ovládacích ploch, klapek a dalších součástí.
Satelitní robotické rameno: Poskytuje vysoce přesný rotační otočný bod, který zajišťuje stabilitu a spolehlivost.

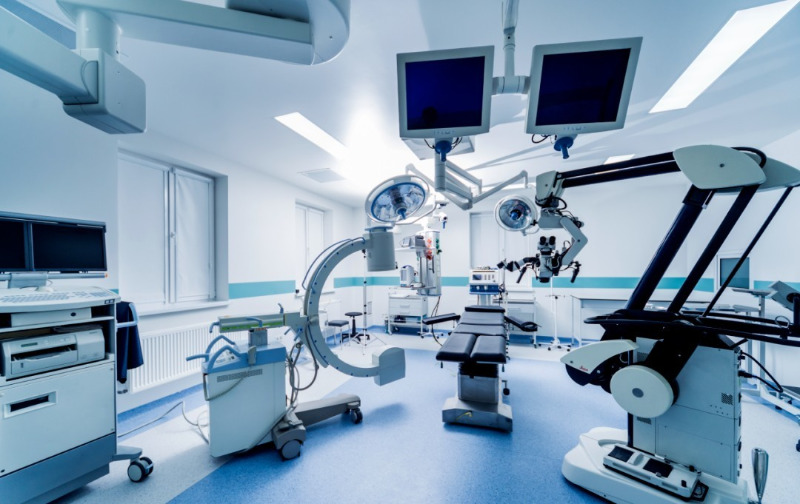

Lékařské vybavení
Rentgenové přístroje a CT skenery: Používá se pro posuvné kolejnice a pohyblivé části k zajištění přesného provozu zařízení.
Chirurgičtí roboti: Používá se pro klouby robotických paží k zajištění přesné kontroly a stability.
Výrobní proces osazení šroubu třídy 12,9
Hlavní materiály
Mezi běžné materiály pro osazení šroubů třídy 12,9 patří:
SCM435 (legovaná ocel): Dobrá houževnatost a odolnost proti únavě, vhodné pro prostředí s nárazovým zatížením.
Nerezová ocel (304, 316L): Odolné proti korozi, ale s nižší pevností, většinou používané v potravinářském a lékařském vybavení.
Výrobní proces
1. Řezání materiálu: Přesné řezání tyčí z vysokopevnostní oceli.
2. CNC přesné obrábění: Otočení hlavy šroubu, osazení a závitové části pro zajištění přísných tolerancí.
3. Obrábění závitů: Válcování závitů pro zlepšení pevnosti a únavové životnosti.
4. Tepelné zpracování: Kalení a popouštění pro zlepšení tvrdosti a odolnosti proti opotřebení.
5. Povrchová úprava: Galvanizace, černění a fosfátování pro zvýšení odolnosti proti korozi.
6. Kontrola kvality: Použití souřadnicového měřicího stroje, testu tvrdosti a testu krouticího momentu k zajištění vysoké přesnosti a konzistence. Je žíravý, ale má nižší pevnost a většinou se používá v potravinářském a lékařském vybavení.
Průmyslové standardy
Výroba ramenových šroubů musí odpovídat mezinárodním standardům, aby byla zajištěna jejich výkonnost a spolehlivost.
ISO 7379: Norma pro rozměry, materiály a tolerance metrických šroubů s osazením.
DIN 923: Německý standard, široce používaný na evropském trhu.
ASME B18.3: Specifikace pro americké standardní ramenní šrouby, použitelné pro severoamerický trh.
JIS B 1180: Japonský standard, používaný ve výrobě přesných strojů.
Tyto normy specifikují průměr osazení, délkové tolerance, specifikace závitů, pevnost v tahu a povrchovou úpravu, aby byla zajištěna stabilita a kompatibilita šroubů v drsném prostředí.
Jak vybrat správný ramenní šroub?
Při výběru ramenních šroubů zvažte následující faktory:
Požadavky na zatížení: Určete požadovanou pevnost v tahu a únavovou životnost.
Rozměry ramen: Zajistěte kompatibilitu s posuvnými nebo otočnými součástmi.
Specifikace vlákna: Vyberte vhodný metrický nebo palcový závit pro zařízení.
Povrchová úprava: Vyberte si antikorozní nátěr, jako je galvanizace, černění nebo fosfátování.
Šrouby s osazením třídy 12,9 jsou klíčové ve strojírenství, automobilové výrobě, výrobě forem, automatizaci a letectví díky své vysoké pevnosti, přesným tolerancím a přizpůsobivosti dynamickému pohybu. Jejich přísné výrobní standardy a vynikající výkon z nich dělají klíčový produkt na trhu špičkových spojovacích prvků.
Použili jste ve svém oboru šrouby s osazením třídy 12,9? Neváhejte se podělit o své zkušenosti!
