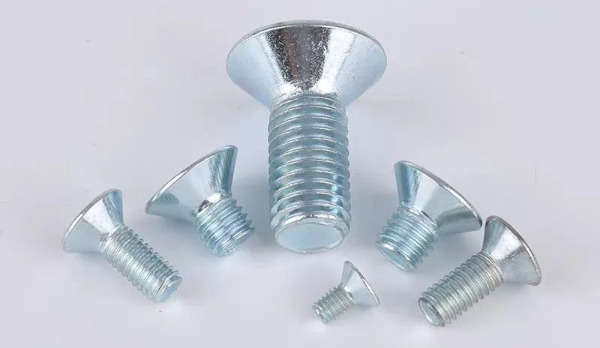

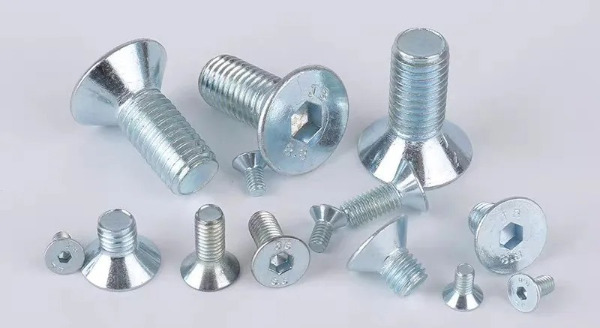

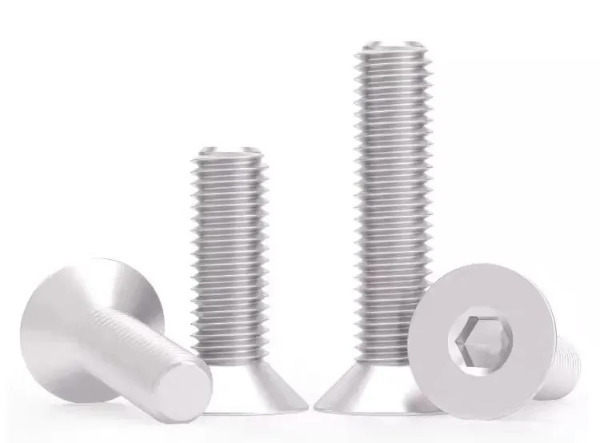

Šroub se šestihrannou hlavou s plochou hlavou
Šroub s vnitřním šestihranem s plochou hlavou je spojovací prvek s 90° kuželovou hlavou. Hlava šroubu se zcela zapustí do povrchu obrobku a po instalaci zůstane plochá bez vyčnívání. Vyznačuje se esteticky příjemným vzhledem, vlastnostmi proti zadrhnutí a rovnoměrným rozložením síly.
Jeho hlava má vnitřní imbus, který umožňuje utahování nebo povolování pomocí imbusového klíče. Poskytuje vyšší kapacitu přenosu točivého momentu než tradiční šrouby se zápustnou hlavou Phillips, takže je vhodnější pro aplikace s vysokou pevností.
Konstrukční vlastnosti šroubu se šestihrannou hlavou s plochou hlavou
90° Tapered Head – Po instalaci lícuje s povrchem obrobku, zvyšuje estetiku a bezpečnost.
Vnitřní šestihranný pohon – Silná schopnost přenosu točivého momentu, vhodná pro vysoce pevné upevnění.
Tyč s částečným nebo plným závitem – přizpůsobí se různým potřebám aplikace (plný závit zvyšuje zajišťovací sílu, částečný závit zlepšuje stabilitu spojení).
Různé materiálové možnosti – od standardní uhlíkové oceli po vysoce pevnou legovanou ocel, nerezovou ocel nebo slitinu titanu, splňující různé pracovní podmínky.
Volitelné povrchové úpravy – černění, galvanické pokovování, povrchová úprava Dacromet, eloxování atd., zlepšující odolnost proti korozi a odolnost proti opotřebení.
Průmyslový standard pro šrouby se šestihrannou hlavou s plochou hlavou
ISO 10642 – Mezinárodní norma pro šrouby s vnitřním šestihranem s plochou hlavou, specifikující metrické rozměry a tolerance.
GB/T 70.1 – Čínská národní norma, pokrývající specifikace a výkon metrických šroubů s vnitřním šestihranem s plochou hlavou.
DIN 7991 – německá norma, použitelná pro vysokopevnostní šrouby se zápustnou hlavou ve strojírenství a průmyslu forem.
ANSI/ASME B18.3 – Americká norma, použitelná pro imperiální zápustné šrouby.
Výroba šroubu se šestihrannou hlavou s plochou hlavou
Výběr surovin
• Uhlíková ocel (třída 4,8/8,8/10,9/12,9) – Vhodné pro mechanické konstrukce a všeobecná zařízení.
• Nerezová ocel (304/316) – Vhodné pro prostředí odolná proti korozi, jako jsou venkovní a chemická zařízení.
• Legovaná ocel (42CrMo, SCM435) – Vhodné pro aplikace s vysokou pevností a odolností proti nárazu, jako jsou automobily a obráběcí stroje.
• Titanium Alloy (TC4) – Vhodné pro lehké a špičkové aplikace, jako je letecký a lékařský přístroj.
Studený kurz
• Jednorázové vrtání za studena pomocí stroje s více stanicemi zajišťuje bezproblémovou integraci hlavy a dříku a zlepšuje pevnost šroubu.
Tuning & Threading
• Přesné CNC soustružení zajišťuje přesné úhly hlavy a rozměrové tolerance. Závity jsou válcovány pro zlepšení povrchové úpravy a odolnosti proti únavě.
Tepelné zpracování
• Kalení a popouštění (kalení popouštění): Zlepšuje pevnost a houževnatost, vhodné pro šrouby třídy 8.8 a vyšší. Úprava roztoku: Používá se pro šrouby z nerezové oceli pro zlepšení odolnosti proti korozi.
Povrchová úprava
• Černění: Zvyšuje odolnost proti korozi, vhodné pro vnitřní zařízení.
• Zinkování (modro-bílý zinek/barevný zinek/černý zinek): Vhodné pro stroje s obecnými požadavky na odolnost proti korozi.
• Povrchová úprava Dacromet: Silná odolnost proti solné mlze, vhodná pro dlouhodobé venkovní prostředí, jako jsou automobily a mosty.
• Oxidační úprava: Zlepšuje odolnost šroubů vůči vysokým teplotám a korozi.
• PVD povlak (pro titanové slitiny): Zvyšuje odolnost proti opotřebení a snižuje koeficient tření.
1. Výběr vhodného materiálu
Obecné vybavení: Uhlíková ocel (třída 8,8/10,9) pozinkovaná nebo černěná.
Požadavky na vysokou pevnost: Legovaná ocel (třída 12,9) zušlechtěná.
Požadavky na odolnost proti korozi: Nerezová ocel 304/316 leštěná nebo povlak Dacromet.
Požadavky na nízkou hmotnost: PVD povlak z titanové slitiny.
2. Výběr vhodných specifikací
Určete úhel hlavy, velikost závitu a délku podle ISO 10642 / GB 70.1 / DIN 7991.
Vyberte si plný závit nebo částečný závit, abyste splnili různé požadavky na instalaci.
3. Určení povrchové úpravy
Vnitřní prostředí: Černěný, galvanicky pokovený zinek.
Venkovní prostředí: Dacromet, galvanicky pokovený nikl.
Podmínky vysoké teploty: PVD povlak nebo eloxování.
Šrouby s plochou hlavou s vnitřním šestihranem se svými výhodami vysokého točivého momentu, ploché instalace, estetiky a bezpečnosti zaujímají důležité postavení v oborech, jako je strojírenská výroba, automobilový průmysl a zpracování forem.
Při výběru jednoho z nich by měl být zajištěn optimální výkon a životnost upevnění na základě požadavků na pevnost, faktorů prostředí a metod povrchové úpravy.
