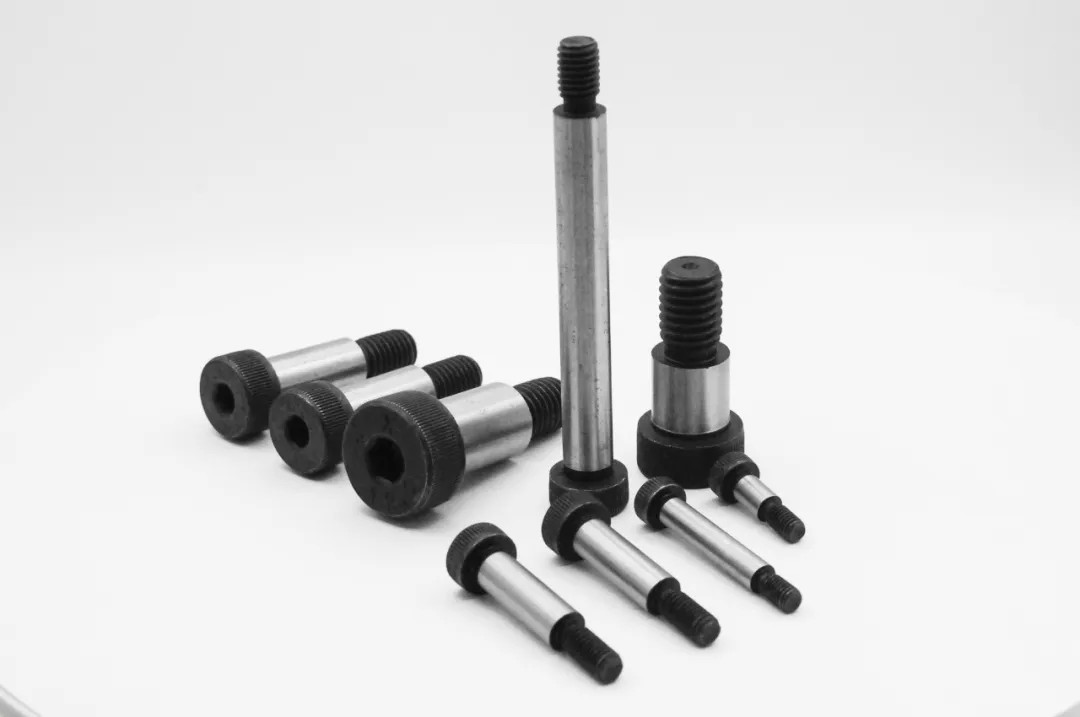

Co je to šroub ramen 12,9?
Ramenní šroub 12,9 stupně, známý také jako šroub ramenního ramenního ramene nebo šroub hexagonu, je vysoce přesný upevňovací prvek s hladkým ramenem a částečnými nitěmi, speciálně navrženými pro vysoce pevné a přesné pohybové aplikace.
Funkce
Strukturální rysy

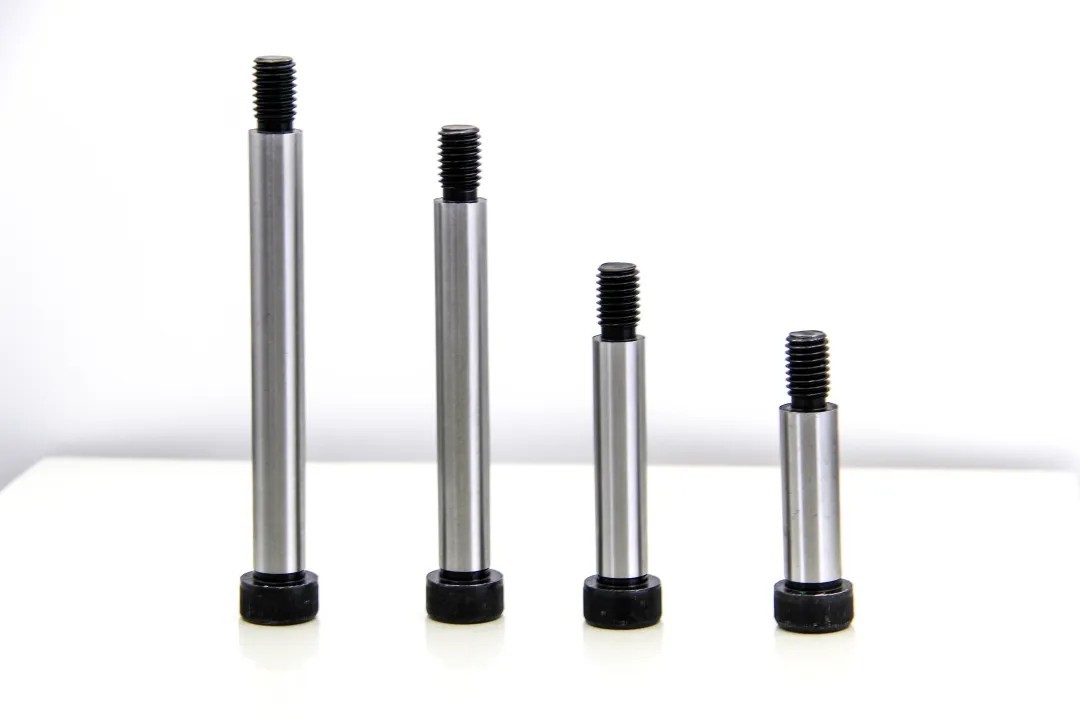

Ramenní šroub 12,9 třídy se skládá ze tří klíčových částí:
Hlava šroubu: Obvykle s interním nebo externím hexagonálním designem, který je výhodný pro instalaci a odstranění s vysokým točivým momentem.
Hladké rameno: Přesné obrobené pro zajištění stability rotujících nebo posuvných částí.
Závislý konec: Částečně závitový design, aby byla zajištěna bezpečná fixace a zlepšila kapacitu ložiska zatížení.
Základní funkce
Ultra vysoká síla: Pro zajištění spolehlivosti v aplikacích s vysokým zápletkou se používá ocel z slitiny (jako je 42CRMO) s pevností v tahu ≥ 1220MPA.
Přesná tolerance: Průměr ramene, délka a koaxialita jsou přísně kontrolovány, aby se zajistilo přesné polohování a posuvné přizpůsobení mechanických částí.
Odolné a odolné opotřebení: Povrch je uhasit, zčernalý, fosfátovaný nebo nikl-ponořen, aby se zlepšila odolnost proti opotřebení a odolnost proti korozi.
Vysoký výkon točivého momentu: Vydrží vydržení vyššího utahovacího točivého momentu a je vhodný pro těžký stroj a prostředí s vysokým dynamickým zatížením.
Scénáře aplikací 12,9 šroubů ramen
Díky své vysoké pevnosti, přesnosti zpracování a přizpůsobivosti pohybu se ve více průmyslových odvětvích široce používají 12,9 šroubů třídy, zejména ve scénářích s vysokým zatížením a vysokou přesností.

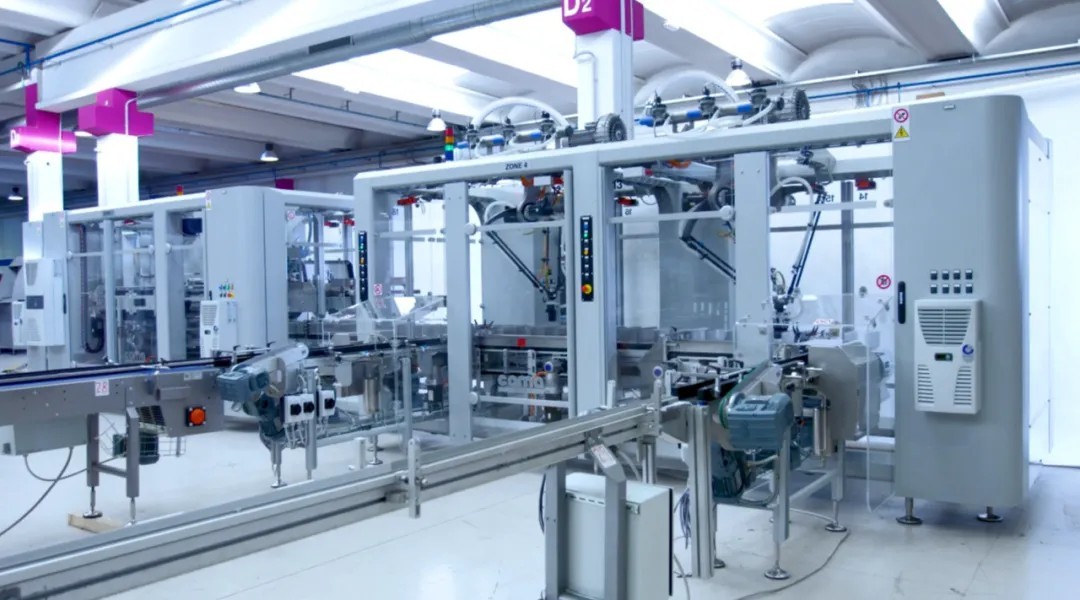

Mechanické vybavení
V automatizovaném stroji, přesných strojních strojích a výrobním linkovém zařízení se k podpoře a posuvnutí komponent používají šrouby ramen, aby bylo zajištěno hladký provoz zařízení.
Posuvné kolejnice a vodicí mechanismy: Zajistěte přesnost lineárního nebo rotačního pohybu.
Přenosový systém: Používá se jako spojovací tyč a šrouby na upevňování sedadel pro snížení opotřebení pohyblivých částí.
Příslušenství a nástroje: Opravená polohovací upínací zařízení pro zlepšení přesnosti výroby.

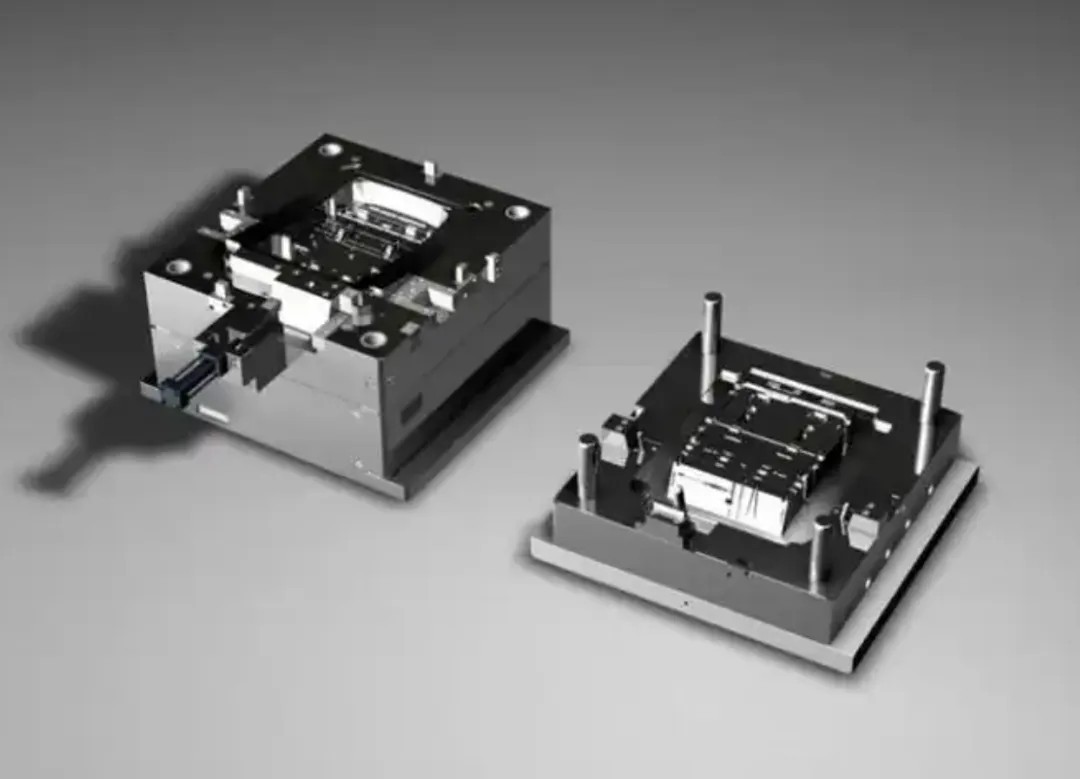

Výroba plísní
Injekční forma: Používá se pro jezdce, vodicí desky a polohovací mechanismy k zajištění hladkého otevření a uzavření formy.
Lisovací forma: Používá se pro fixaci vodicího kolíku a komponenty posuvníku ke zlepšení životnosti a přesnosti plísní

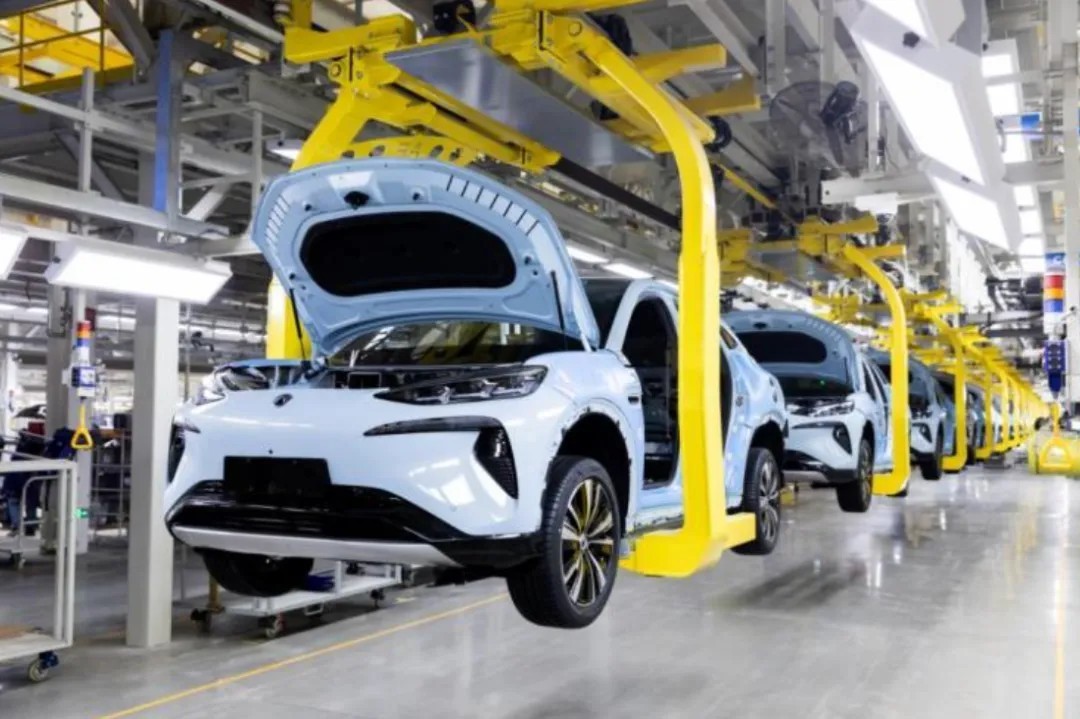

Automobilový průmysl
12.9 Šrouby ramenního stupně se široce používají v motorech, systémech odpružení a brzdách ve výrobě automobilů.
Komponenty motoru: Připojte kolébkové ramena, ojnice a mechanismy ventilu, abyste zajistili stabilitu během vysokorychlostního provozu.
Systém pozastavení: Vydrží vysokofrekvenční vibrace a nárazové síly na spojovací body tlumičů nárazů a houpacích ramen.
Brzdový systém: Používá se pro brzdové třmeny a posuvné průvodce k zajištění vysoké teploty a vysoké zatížení.
Elektronická a automatizační zařízení

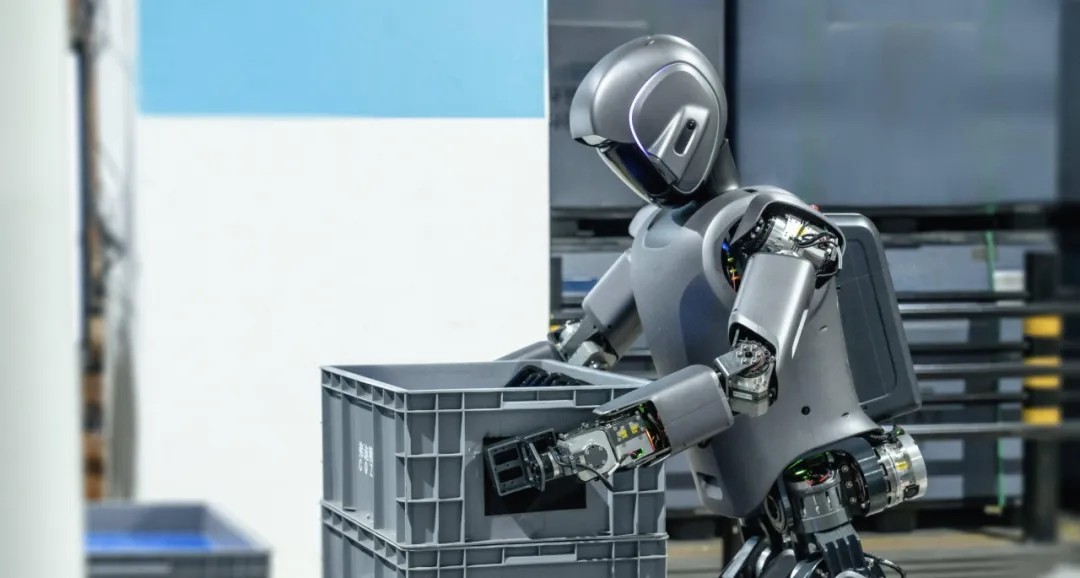

Robotické klouby: Používá se jako rotační osy k zajištění přesného umístění a flexibilního pohybu robotických ramen.
Automatizované montážní linky: Používá se pro jezdce a průvodce ke zlepšení stability a přesnosti zařízení.

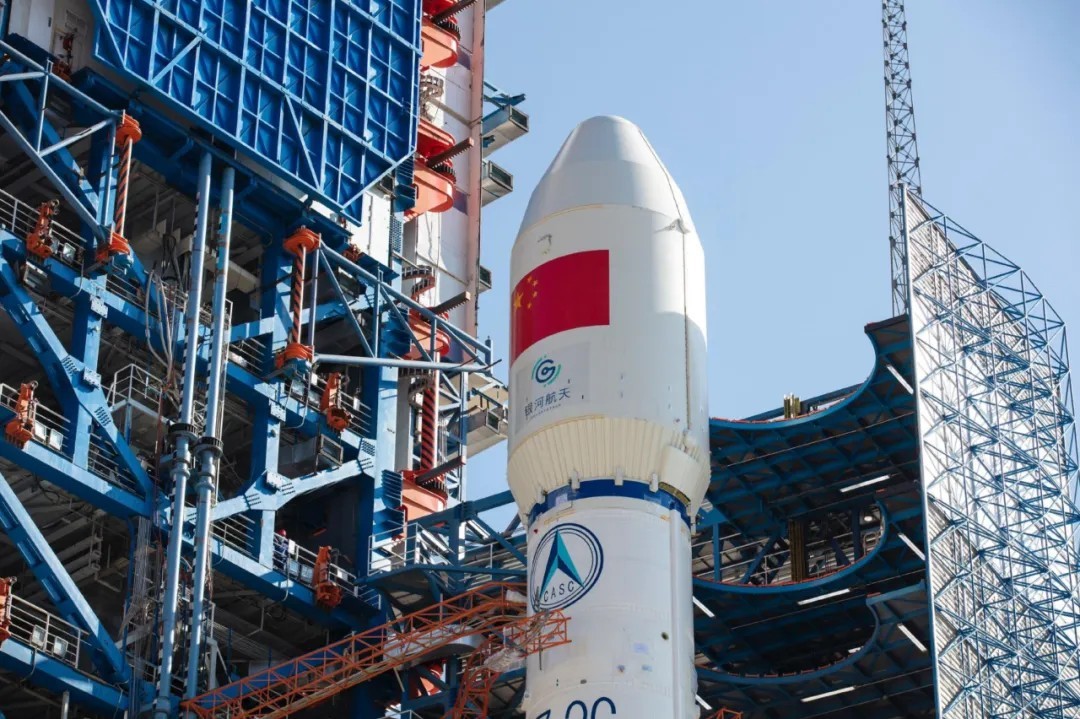

Aerospace
Systém řízení letu: Používá se k ovládání komponent rotace a připojení řídicích povrchů a chlopní.
Satelitní manipulátor: Poskytuje vysoce přesnější rotační fulcrum, aby byla zajištěna stabilita a spolehlivost.

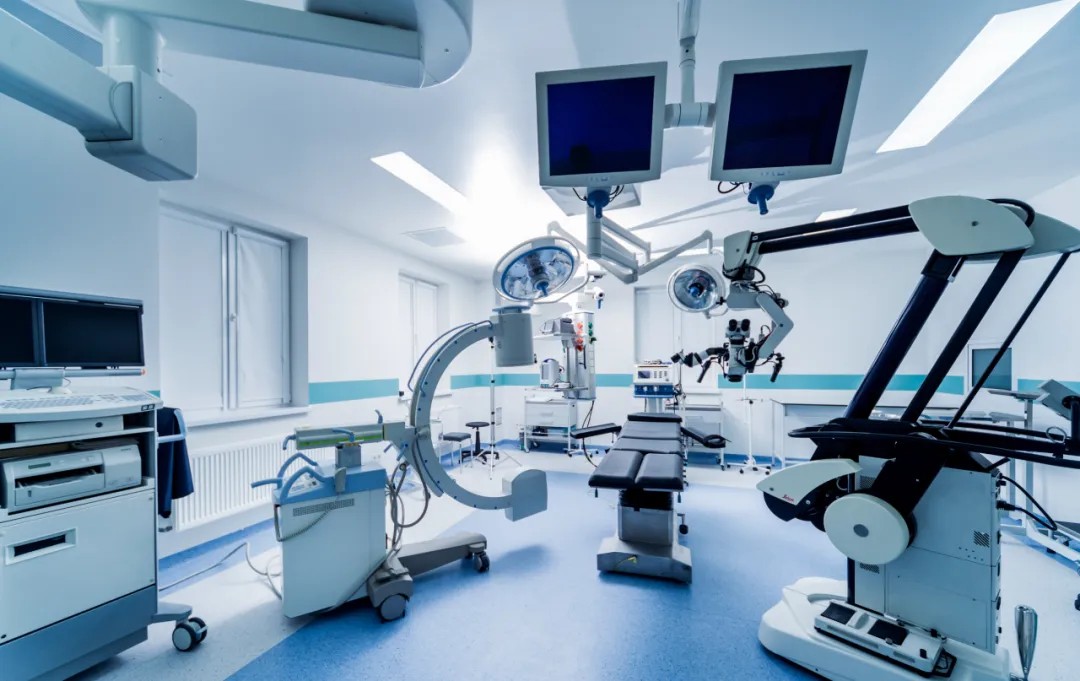

Lékařské vybavení
Rentgenové stroje, CT skenery: Používá se pro posuvné kolejnice a pohyblivé části k zajištění přesného provozu zařízení.
Chirurgické roboti: Používá se pro klouby robotických ramen k zajištění přesné kontroly a stability.
Výrobní proces 12,9 šroubů třídy
1. Main Materiály
Mezi běžné materiály pro šrouby ramen 12,9 patří:
42crmo (slitinová ocel): Vysoká pevnost, dobrý odolnost proti opotřebení, vhodné pro aplikace s vysokým zatížením.
SCM435 (Chrome-Molybdenum Steel): Dobrá houževnatost a odolnost proti únavě, vhodné pro prostředí zatížení.
Nerezová ocel (304, 316L): Odolná proti korozi, ale nízká pevnost, většinou používaná v potravinářském a lékařském vybavení.
2. Proces produkce
Řezání materiálu: Přesné řezání vysoce pevných ocelových tyčí.
Přesné obrábění CNC: Otočení hlav šroubů, ramen a závitových částí, aby se zajistilo přísné tolerance.
Obráběcí vlákna: Rollingová vlákna se používají ke zlepšení pevnosti a únavové životnosti.
Tepelné zpracování: Zhášení temperování pro zlepšení tvrdosti a odolnosti proti opotřebení.
Ošetření povrchu: Galvanizující, zčernání, fosfting pro zvýšení odolnosti proti korozi.
Inspekce kvality: K zajištění vysoké přesnosti a konzistence se používají tří-souřadnice, test tvrdosti, test točivého momentu.
Koroze, ale síla je nízká, většinou se používá v potravinářském a lékařském vybavení.
3. Průniklé standardy
Produkce šroubů ramen musí dodržovat mezinárodní standardy, aby zajistila jejich výkon a spolehlivost.
ISO 7379: Standard pro rozměry, materiály a tolerance metrických šroubů.
DIN 923: Německý standard, široce používaný na evropském trhu.
ASME B18.3: Požadavky na specifikace pro americké šrouby ramen, vhodné pro severoamerický trh.
JIS B 1180: Japonský standard, používaný ve výrobě přesných strojů.
Tyto standardy specifikují průměr ramene, toleranci délky, specifikace vláken, pevnost v tahu a úpravu povrchu, aby byla zajištěna stabilita a kompatibilitu šroubů v drsném prostředí.
4. Jak zvolit pravý ramenní šroub?
Při výběru šroubu ramene musíte zvážit následující faktory:
Požadavky na zatížení: Určete požadovanou pevnost v tahu a únavu.
Velikost ramene: Zajistěte kompatibilitu s posuvnými nebo rotujícími díly.
Specifikace vlákna: Vyberte metrické nebo imperiální vlákna vhodná pro zařízení.
Ošetření povrchu: Vyberte si protikorozní povlaky, jako je galvanizace, zčernání, fosfting atd.
12.9 Šrouby ramenního stupně jsou nezbytné v mechanickém vybavení, výrobě automobilů, plísních, automatizacích a letectví díky jejich vysoké síle, přesné tolerance a přizpůsobivosti dynamickému pohybu. Jeho přísné výrobní standardy a vynikající výkon z něj činí hlavní produkt na trhu s špičkovým upevňovacím prvkem.
Použili jste ve svém oboru 12,9 šroubů ramen? Vítejte na sdílení vašich zkušeností!
